Rettungsgeräte

Vielseitig und innovativ…

Wie bei der Fahrzeugindustrie wird auch in den Feuerwehren immer weiterentwickelt. Hochsicherheitsstähle machen bei Verkehrsunfällen das Retten von Verletzten immer schwerer. Somit muss auch die Qualität und Leistungsstärke der Gerätschaften der Einsatzkräfte an diese Neuerungen angepasst werden.

Die Feuerwehr Crailsheim konnte sich durch die Einführung des Wechselladersystems für die neuen Technologien auch die der Zukunft rüsten.

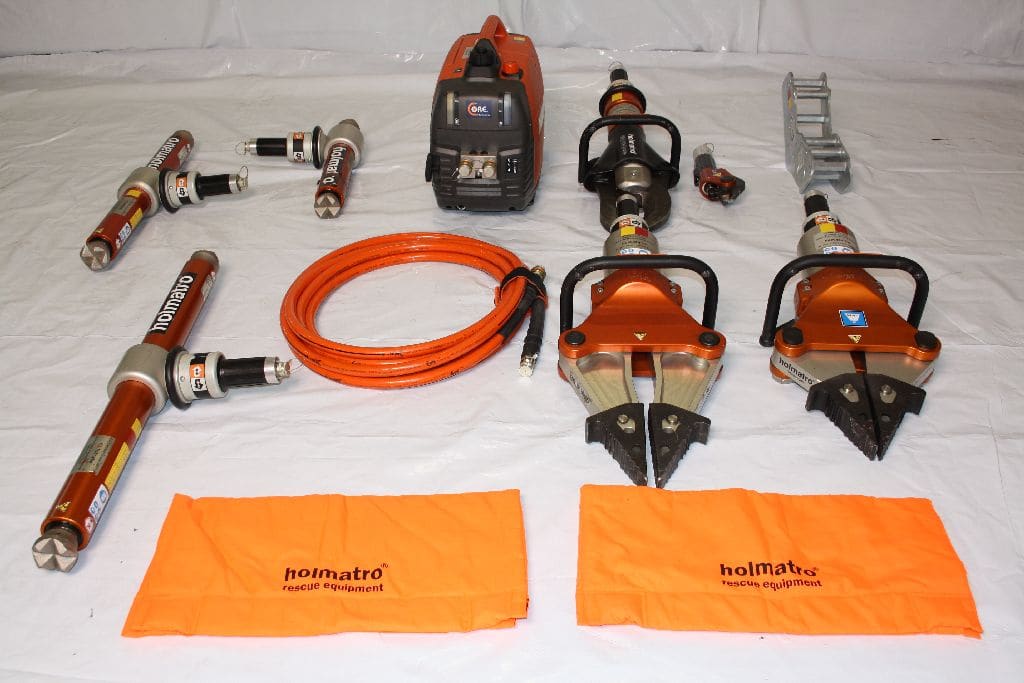

Ein großer Schritt war die Umstellung auf die Hydraulischen Rettungsgeräte der Firma Holmatro. Durch die neubeschafften Fahrzeuge konnte diese in kürzester Zeit vollzogen werden.

sicherer, einfacher und schneller

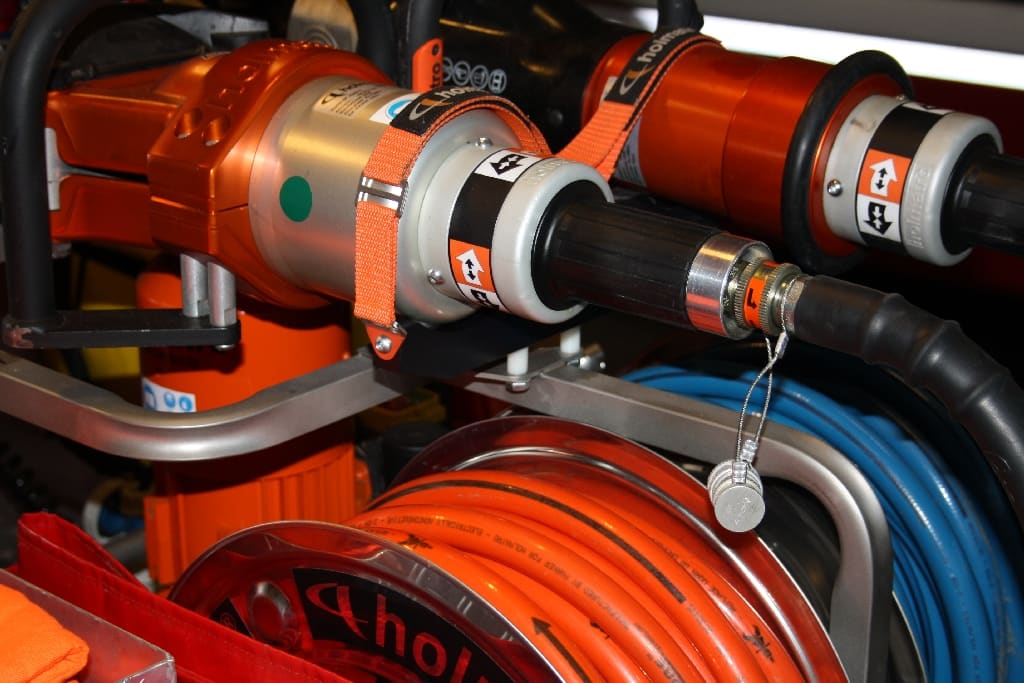

Mit den hydraulischen Rettungsgeräten der Firma Holmatro ist die Freiwillige Feuerwehr Crailsheim bestens ausgestattet.

Nach unzähligen Einsätzen hat sich das System der Firma Holmatro im Feuerwehrdienst sehr bewährt. Vorbei sind die Zeiten mit den herkömmlichen, mit Stahl verstärkten 2 Schläuchen, welche beim An- oder Abkuppeln oft Probleme verursacht haben. Besonders leichte Pumpen können schnell und einfach sogar zu sehr schwierig erreichbaren Stellen getragen werden.

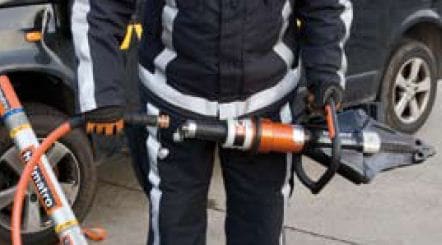

CORE™ Technologie

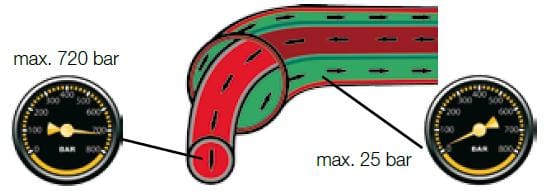

CORE™ (COaxial Rescue Equipment) Technologie bezieht sich auf die Schlauche, die Kupplungen und die Ventile eines Rettungssystems. Mit anderen Worten: die Art und Weise, auf die das Hydraulikol von der Pumpe zum Gerät geführt wird und vice versa. Bei einem herkömmlichen Doppelschlauchsystem gibt es 2 Schläuche –den Hochdruck-Zufuhrschlauch und den Niederdruck-Rückführschlauch –die Pumpe und Gerät miteinander verbinden. CORE™ ist jedoch ein Ein-Schlauch-System, das aus einem Hochdruck-Innenschlauch besteht, der von einem Niederdruck-Außenschlauch ummantelt und geschützt wird. Das hydraulische Prinzip und die Leistungen der CORE™ Technologie und der herkömmlichen Technologie sind übrigens identisch. Im Vergleich zu herkömmlichen Systemen ist das Arbeiten mit CORE sicherer, einfacher und schneller.

Vorteile:

Das Anschließen des CORE™ Schlauches an Pumpe oder Gerät während die Pumpe an oder aus ist.
Das Gerät kann jederzeit gewechselt werden, ohne dass ein Ventil an der Pumpe umgeschaltet werden muss.
360˚ rotierende Kupplungen am Gerät und an der Pumpe; Schlauch kann sich nicht verknoten
Kupplung des Gerätes liegt nicht im Schmutz
(Ent-)koppeln des Gerätes im Stehen mit einer Hand
CORE™ Technologie Schlauch: ca. 40% leichter

Motorpumpen

Die Feuerwehr Crailsheim setzt verschiedene Arten von Pumpen ein. Im Fahrzeug eingebaute Pumpen und tragbare Pumpen.

Sehr erwähnenswert ist hier die tragbare DPU 31 PC. Sie ist entwickelt worden, um die Nachfrage einer leichten und stillen Pumpe zu decken, die auch in der Lage ist, zwei Rettungsgeräte gleichzeitig anzutreiben. Mit einem Gewicht von nur 25 kg (sie kann also von einer Person getragen werden), einem niedrigen Geräuschpegel von 68 dB(A) und LED Beleuchtung über dem Ventilblock erfüllt die DPU 31 PC sehr gut die heutigen Anforderungen von Einsatzkräften. Die Pumpe ist standardmäßig mit Holmatro’s revolutionären CORE™ Technologie ausgestattet.

Vorteile:

Gleichzeitige Bedienung von zwei Rettungsgeräten Hydraulischer Ölinhalt von 2490 cc ist ausreichend, um zwei Rettungsgeräte zur gleichen Zeit zu bedienen
Geringes Gewicht von 25 kg, ausgezeichneter Schwerpunkt Kann einfach von nur einer Person getragen werden. Die meisten beruflichen Gesundheits- und Sicherheitsvorschriften der verschiedenen Länder geben an, dass eine Person keine Objekte tragen darf, die schwerer sind als 25 kg.
Niedriger Geräuschpegel von 68 dB Angenehmer für das Unfallopfer, keinen negativen Effekt auf den Zustand des Unfallopfers Stiller und somit besserer Arbeitsplatz für die Einsatzkraft
Mit revolutionärer CORE™ Technologie
Schaugläser an der Vorderseite Zur einfachen Kontrolle der Öl- und Kraftstoffniveaus
LED Beleuchtung über dem Ventilblock Einfache Identifizierung der Pumpe im Dunkeln Einfaches Koppeln und Entkoppeln im Dunkeln

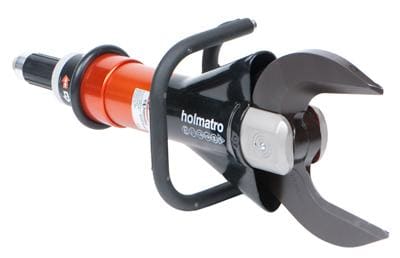

Schneidgeräte

Ein wichtiger Trend beim Entwerfen von Fahrzeugen sind die immer größer werdenden Abmessungen und die zunehmende Komplexität der Konstruktionen von A-, B- und C-Säulen.

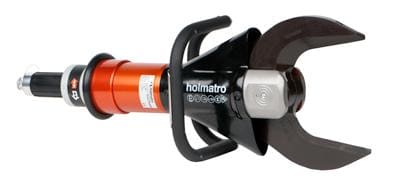

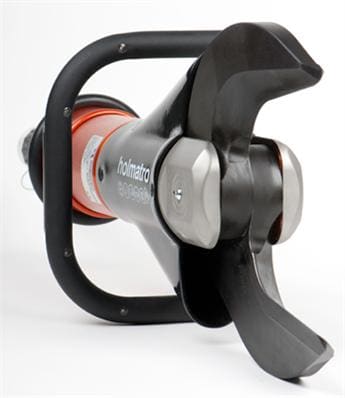

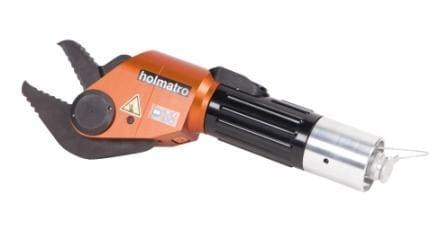

Daher wurde auf dem neuen HLF 20/16 und dem SEF die Leistungsstarke CU 4055 von Holmatro verlastet.

Vorteile:

Große Messeröffnung von 202 mm. Um die größer werdenden A-, B- und C-Säulen von modernen Autos zu umschließen.
Für die neuesten Automodelle und Prototypen geeignet, was durch umfangreiche Tests bewiesen wurde.
Hervorragende Schneidleistung. Neueste NCT™ II Messer. Schneidkraft mehr als 103 Tonnen, das stärkste Holmatro Schneidgerät, das es jemals gab! Schneidet 41 mm Rundstahl (Materialspezifikation nach EN13204).
Mit i-Bolzen Technologie. Viel flacherer Entwurf für besseren Zugang zu engen Räumen. Drückt Messer fester zusammen, was dafür sorgt, dass die Messer weniger weichen und die Schneidleistung verbessert wird. Kappe aus Edelstahl schützt Bolzen und Messerträger.
Ausgestattet mit CORE™ Technologie. Einzigartiges Ein-Schlauch- / Eine-Kupplung-System. Schneller, sicherer, einfacher. Auch mit doppelten Schläuchen lieferbar.

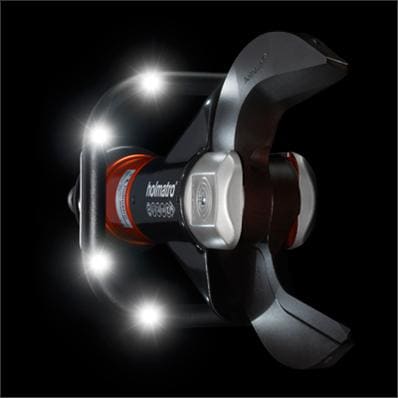

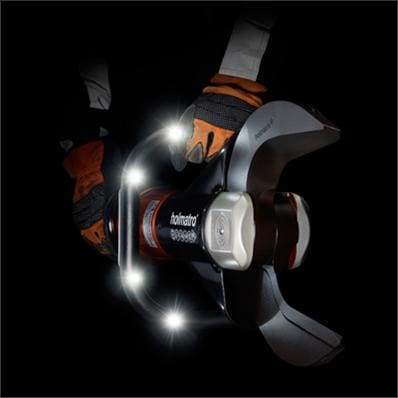

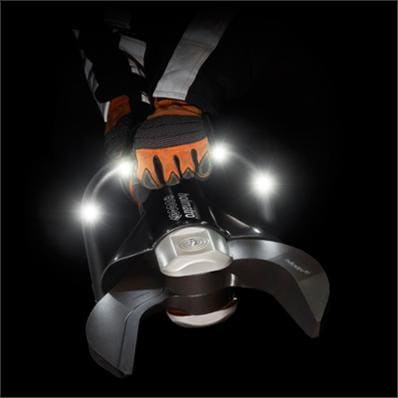

LED Beleuchtung im Handgriff. Nie wieder in Ihrem eigenen Schatten arbeiten. Sie haben Ihre eigene Lichtquelle, wenn Beleuchtung am Einsatzort fehlt (z. B. bei schnellen Interventionen). LEDs funktionieren ca. 6 Stunden mit einer normalen AA Batterie. Batterie kann in weniger als 1 Minute ausgewechselt werden.

Spreizer

Der Spreizer, dient zum Auseinanderspreizen, beispielsweise von verklemmten oder deformierten Autotüren oder zum Wegdrücken von Wrackteilen. Er kann allerdings auch zum Zusammendrücken oder Anheben verschiedener Materialien benutzt werden.

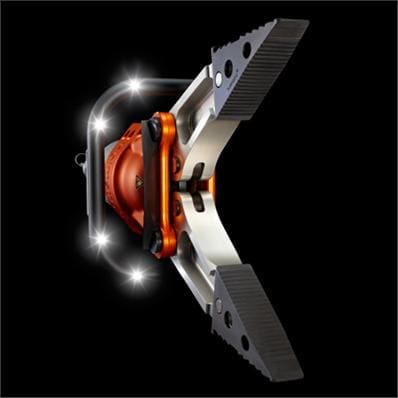

Auf dem HLF 20/16 und SEF der Feuerwehr Crailsheim wurde die SP 4240 von Holmatro verlastet.

Vorteile:

standardmäßig mit CORE™ Technologie ausgestattet.
standardmäßig mit einem Schnellstromventil ausgestattet Gerät kann schneller und effizienter eingesetzt werden und verkürzt so die Zeit, die zur Rettung erforderlich ist vergrößert die „Öffnungsgeschwindigkeit, wenn noch kein Druck aufgebaut ist oder wenn der Betriebsdruck niedrig ist (unter 150 bar): Geräte öffnen sich bis zu 65% schneller bei einem Betriebsdruck von 150 bar reduziert das Ventil die die Öffnungsgeschwindigkeit automatisch auf „normal“, um einen kontrollierten und sicheren Rettungseinsatz zu garantieren. Schließgeschwindigkeit bleibt unverändert

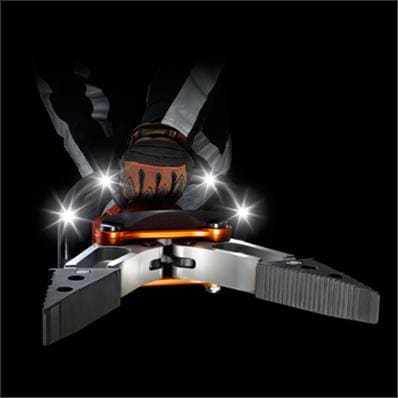

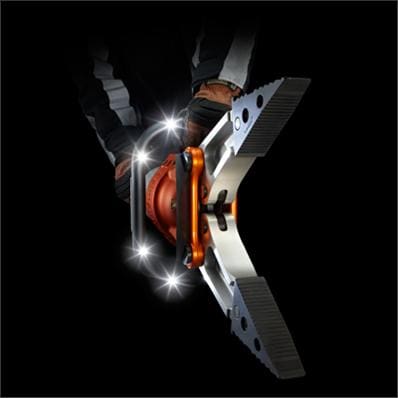

integrierte LED Beleuchtung im Handgriff nie wieder in Ihrem eigenen Schatten arbeiten sorgt auch für Licht, wenn Beleuchtung am Einsatzort fehlt (z.B. in gewissen Situationen einer schnellen Intervention). LEDs funktionieren mit einer normalen AA Batterie ungefähr 6 Stunden ununterbrochen Batterie kann in weniger als 60 Sekunden ausgewechselt werden
für spreizen, ziehen, kneifen und schneiden
Spitzen mit einzigartiger Verzahnung für perfekten Griff beim Spreizen und Kneifen
scharfe Schneidspitzen mit optimalem Winkel
Zubehörteile zum Ziehen ohne vorstehende Teile
schnelles Auswechseln von Spitzen/Zubehör ohne Werkzeug
Schlanke Arme und Joch, um sich Zugang zu schwer erreichbaren Räumen zu verschaffen
sichere und benutzerfreundliche Totmannschaltung nur der schwarze geschliffene Teil dreht sich akkurater Federrückzug in neutrale Position exakte, proportionale Bedienung möglich max. Drehung nach links und rechts nur 22°
eingebaute, doppelte, druckgesteuerte Rückschlagventile
Tragbügel mit Gleitschutz perfekter Griff für den Benutzer bei allen Wetterverhältnissen
anodisierte Aluminiumteile
einzigartiger Schutz vor Überlastung

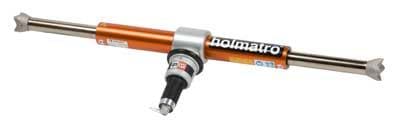

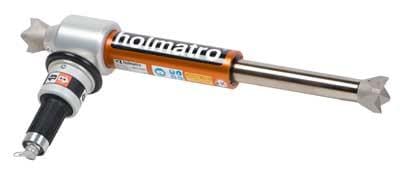

Rettungszylinder

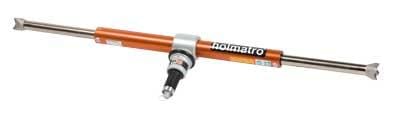

Rettungszylinder sind unentbehrlich in den Situationen, in denen die Insassen durch die Vorderseite des Fahrzeugs eingeklemmt werden. Der Rettungszylinder wird dazu benutzt, um beispielsweise den vorderen Teil des verunfallten Kfz wegzudrücken.

Vorteile der Holmatro-Rettungszylinder:

standardmäßig mit CORE™ Technologie ausgestattet
standardmäßig mit einem Schnellstromventil ausgestattet Gerät kann schneller und effizienter eingesetzt werden und verkürzt so die Zeit, die zur Rettung erforderlich ist vergrößert die Öffnungsgeschwindigkeit, wenn noch kein Druck aufgebaut ist oder wenn der Betriebsdruck niedrig ist (unter 150 bar): Teleskop- und Rettungszylinder öffnen sich bis zu 35% schneller bei einem Betriebsdruck von 150 bar reduziert das Ventil die die Öffnungsgeschwindigkeit automatisch auf „normal“, um einen kontrollierten und sicheren Rettungseinsatz zu garantieren Schließgeschwindigkeit bleibt unverändert
sichere und benutzerfreundliche Totmannschaltung nur der schwarze geschliffene Teil dreht sich akkurater Federrückzug in neutrale Position exakte, proportionale Bedienung möglich max. Drehung nach links und rechts nur 22°
anodisierte Aluminiumteile
standardmäßig mit drehbaren Kreuzköpfen perfekter Griff in jeder Situation
Switch-Lock System schnelles Wechseln von Zubehör, kein Werkzeug erforderlich
eingebaute Rückschlagventile halten die Last in allen Situationen
einzigartiger Schutz vor Überlastung

Ein System für jede Notsituation

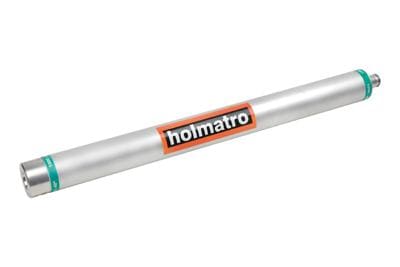

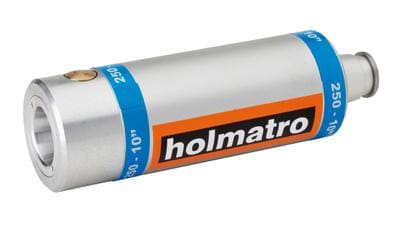

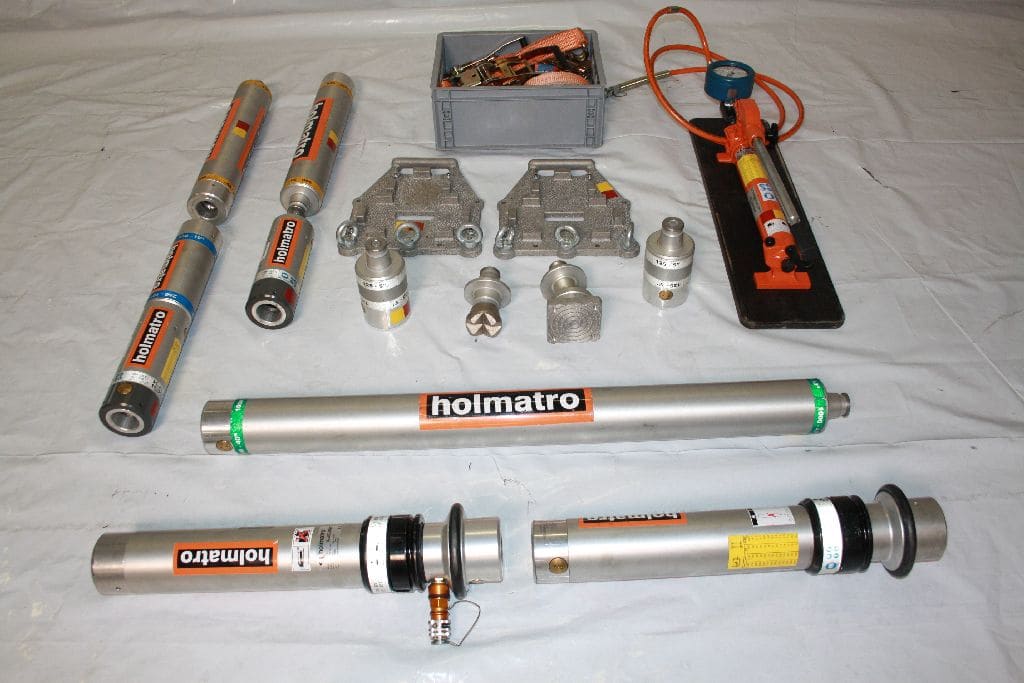

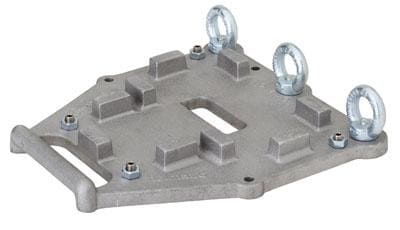

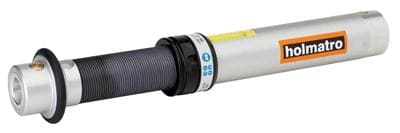

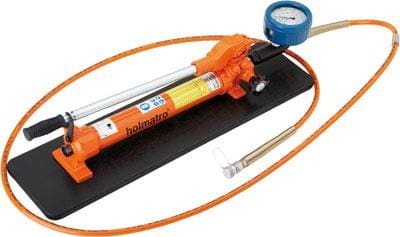

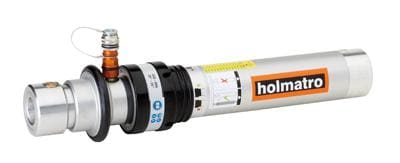

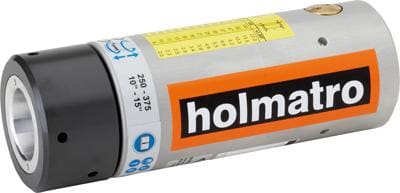

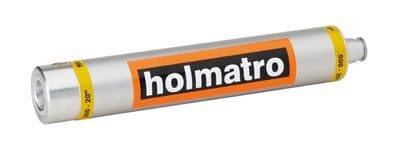

Holmatro PowerShore™ ist ein vielseitiges Stützsystem, das einfach zusammengebaut werden kann, für schnelles und zuverlässiges Stützen in jeder Notsituation. Mit welcher Art des Rettungseinsatzes Sie auch konfrontiert werden – regelmäßige Einsätze (Hilfeleistung bei Unfällen mit leichten/schweren Fahrzeugen), die verhältnismäßig nicht so komplex sind oder Einsätze, die nicht so häufig vorkommen und relativ kompliziert sind (Hilfeleistung bei eingestürzten Gebäuden, Hilfeleistung bei eingestürzten Gräben) – dieses System ist für jede Stützanwendung geeignet. Stützen mit Holmatro PowerShore™ schafft eine sichere Umgebung für Einsatzkräfte und sorgt dafür, dass sich die eingeklemmten Unfallopfer keine weiteren Verletzungen zuziehen.

Ein System zum Stützen und Heben

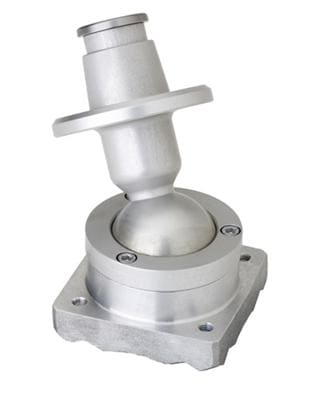

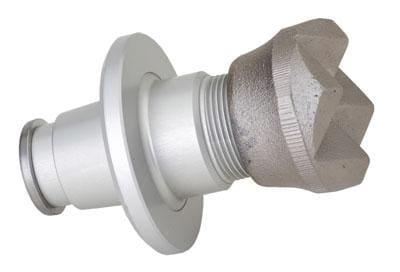

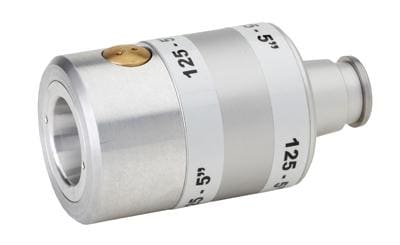

Holmatro PowerShore™ besteht aus verschiedenen austauschbaren, leichten Komponenten mit Snap-Lock Verbindung, die in sehr kurzer Zeit zum gewünschten Stützsystem zusammengebaut werden können. Mithilfe vieler verschiedener Verlängerungsrohre und Zubehörteile kann praktisch jedes Objekt unter verschiedenen Winkeln gestützt werden. Die Last wird durch ein mechanisches oder automatisches Sicherheitssystem gesichert. Holmatro PowerShore™ ist auch mit integrierten pneumatischen Zylindern erhältlich oder, für noch mehr Kraft, mit hydraulischen Hubzylindern. Das ermöglicht in Situationen, wobei ein lebensrettender ’Arbeitsraum’ geschaffen werden muss, eine Kombination von Stützen und Heben.

Der sichere Standard zum Heben von Schwerlasten

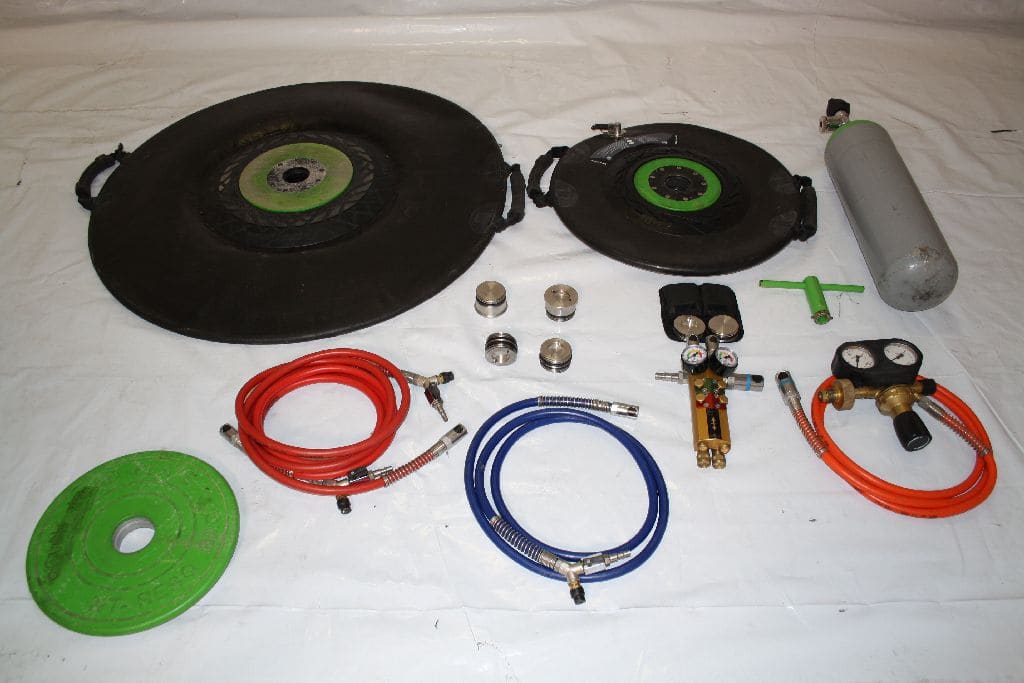

Hebekissen dienen zum Anheben von schweren Lasten, Spreizen oder zum Beispiel zum Drücken.

Die Feuerwehr Crailsheim setzt hier auf die Zumro Hebekissen. Deren unübertroffene Leistung sowie das schnelle und einfache Positionieren machen es möglich, jede Situation zu bewältigen. Ihr größter Vorteil ist, dass sie eine hohe Hubleistung mit Hubhöhe kombinieren und gleichzeitig während des Hebevorgangs Stabilität gewährleisten.

Vorteile:

Unübertroffene Leistungsfähigkeit: Die Hubkraft ist bei voller Länge über 400% höher als die herkömmlicher Kissen.
Leichtes Anschließen: Mit einem stabilen Schnellanschluss-System können die Hebekissen miteinander verbunden werden, so dass Sie die gewünschte Hubhöhe erreichen und die Stabilität dabei trotzdem unübertroffen ist.
Vielseitigkeit: Enorme Hubhöhe, extreme Stabilität und die Möglichkeit, spitze Lasten zu heben und die Ladung während des Hebevorgangs zu verfolgen Schnelles und einfaches
Positionieren: Leicht zu tragen und zu positionieren Maximale
Sicherheit: Höchster Sicherheitsfaktor und die Möglichkeit, das Kissen nach Beschädigung durch einen spitzen Gegenstand zu reparieren

Inhalte des Rüstsatzes

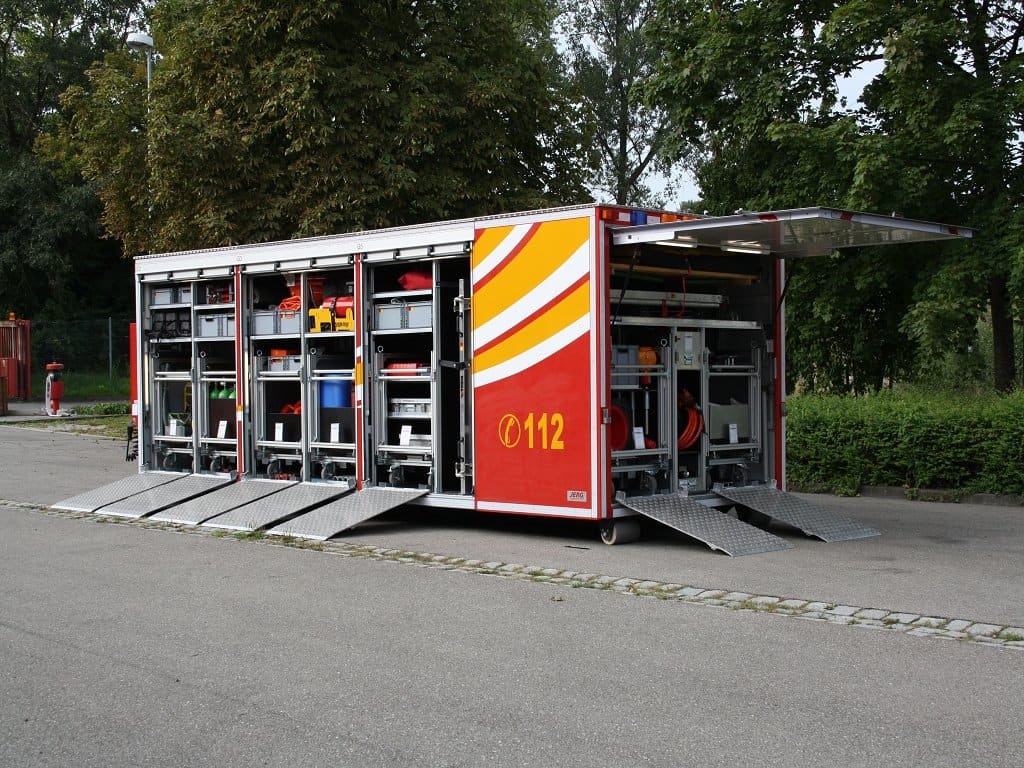

Der Rüstsatz Bahn wurde von der Deutschen Bahn AG für die FFW Crailsheim zur Verfügung gestellt. Dieser ist auf dem AB-Rüst verlastet und besteht aus:

5 Schleifkorbtragen
2 Rollwagen
1 Leichtmetallgerüst

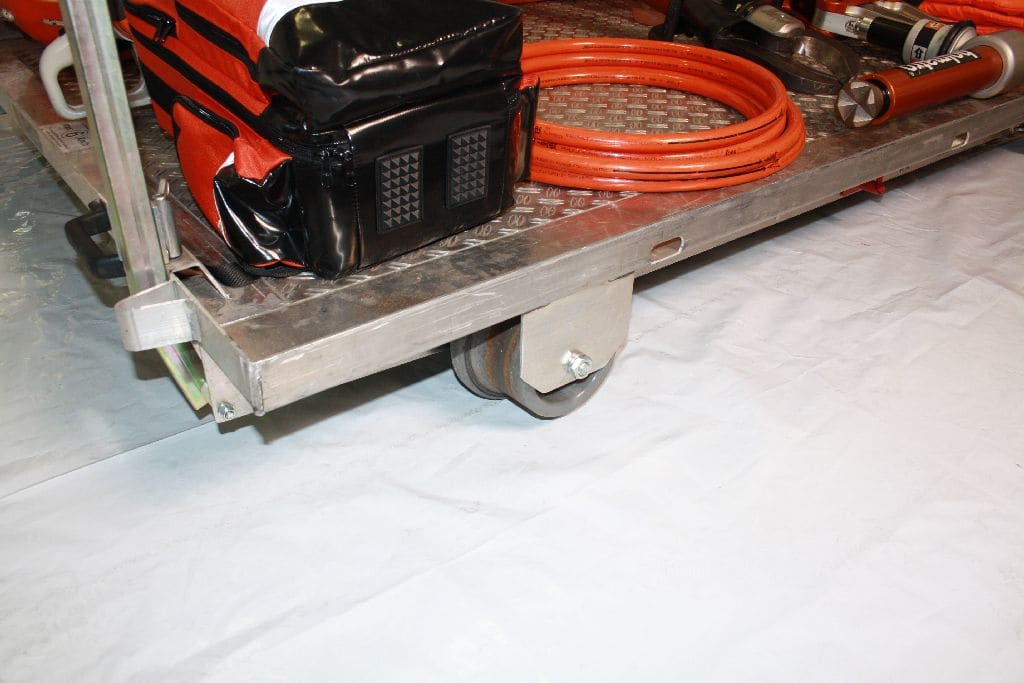

Die Rollwagen werden an einer gut zugänglichen Stelle auf der Schiene eingegleist und zur Einsatzstelle geschoben. Jeder Wagen kann Gerätschaften bis zu einem Gewicht von einer Tonne tragen.

Somit ist es möglich, auch schwere Ausrüstung an eine schlecht zugängliche Einsatzstelle zu schaffen.

Für den Verletztentransport stehen fünf Schleifkorbtragen bereit. Auf einen Rollwagen verladen, kann ein patientenschonender Transport von Verletzten über die Gleise durchgeführt werden. Die Tragen leisten auch bei Rettungseinsätzen außerhalb der Bahngleise gute Dienste.

Das Leichtmetallgerüst kann sehr einfach innerhalb kürzester Zeit aufgebaut werden. Durch die erhöhte Arbeitsplattform erleichtert es die Arbeit der Retter an den Fahrzeugen der Bahn.

Außer bei Bahnunfällen kann diese Plattform z.B. bei Verkehrsunfällen mit LKWs zum Einsatz kommen, um einen einfacheren Zugang zum Führerhaus zu schaffen.

Je schwieriger die Aufgabe, desto wichtiger die TwinSaw

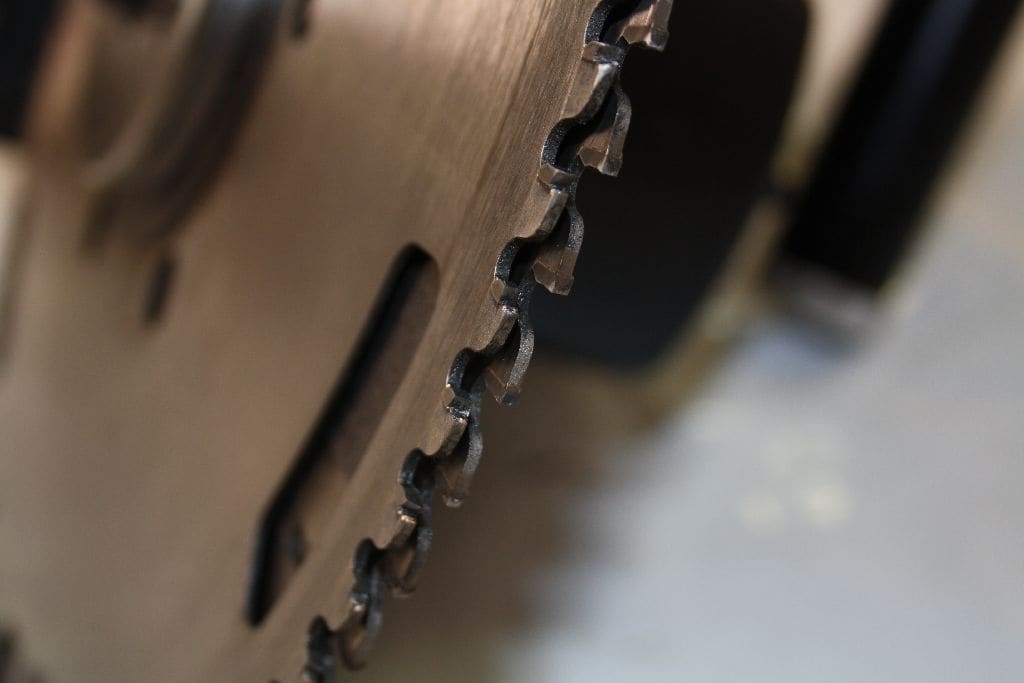

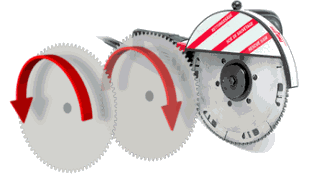

Die TwinSaw CRE 2326 ist eine gegenläufige, handgeführte Kreissäge. Zwei aufeinanderliegende Sägeblätter erzeugen mit gegensinniger Laufrichtung einen Schnitt. Mit der TwinSaw können alle Materialien außer Beton und Stein getrennt werden.

Technische Daten

Typ	Gegenläufige, handgeführte Kreissäge
Merkmale	2 aufeinanderliegende Sägeblätter erzeugen mit gegensinniger Laufrichtung einen Schnitt
Eigenschaften	Reaktionsarm, Trennschärfe, funkenarm
schneidbares Material	Alle Materialien bis zur vollen Schnitttiefe außer Beton und Stein
Motor	230 V/50-60Hz 8-9A 110 Volt optional
Elektronik	Sanftanlauf, Überlast, Drehzahlausgleich
Drehzahl/ Zahn-v	1.900 U/min 25m/s
Kabel	5m Gummistecker (IP 64 optional)
Getriebe	einseitig umlaufendes Doppel-Differential- getriebe, patentiert
Schmierung	Handgriff mit Ölführung halbautomatisch
Schmiermittel	Universal-Spezialschmiermittel Cool+
Sägeblätter	210mm-235mm-260mm(Standard)-280mm
Schnitttiefe	65mm- 77,5mm- 90mm -100mm
Geräuschentwicklung	84 dBa
Vibrationen	innerhalb der zulässigen Rahmen <4,2kg/m²
Zertifizierung CE	eingeschr. für ausgebildetes Personal
Normen	EN harm., UL, CCC, SG, VDE entsprechend
Hersteller	Eibenstock Elektrowerkzeuge
Maße L x B x H	570 x 190 x 280 mm
Gewicht	6,1 kg o. Blätter, 8,2 kg mit Blättern

Es werde Licht!

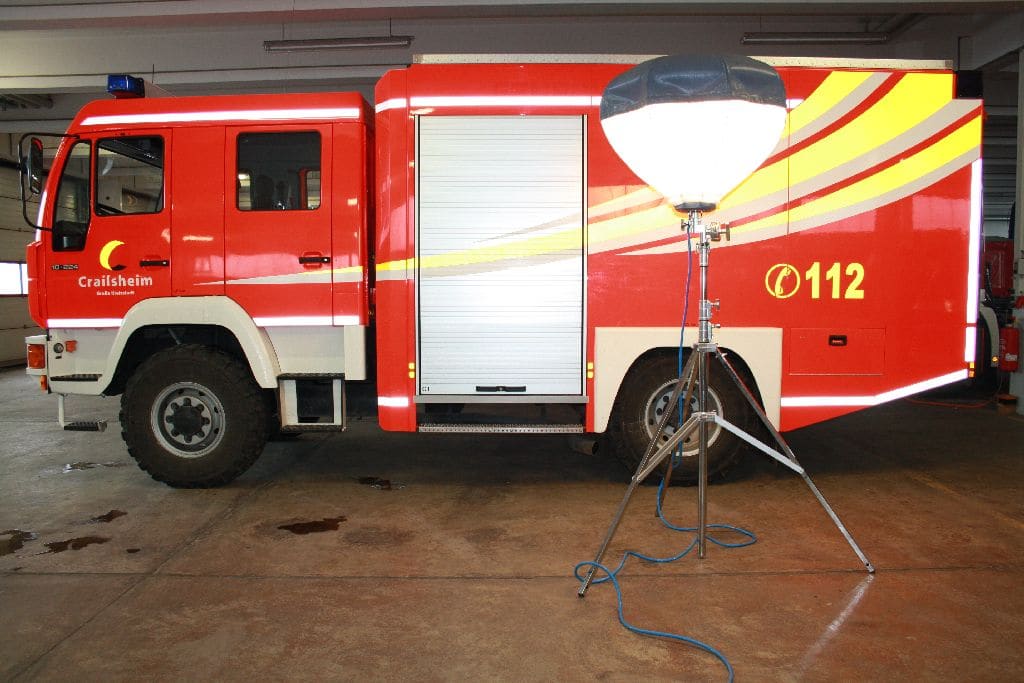

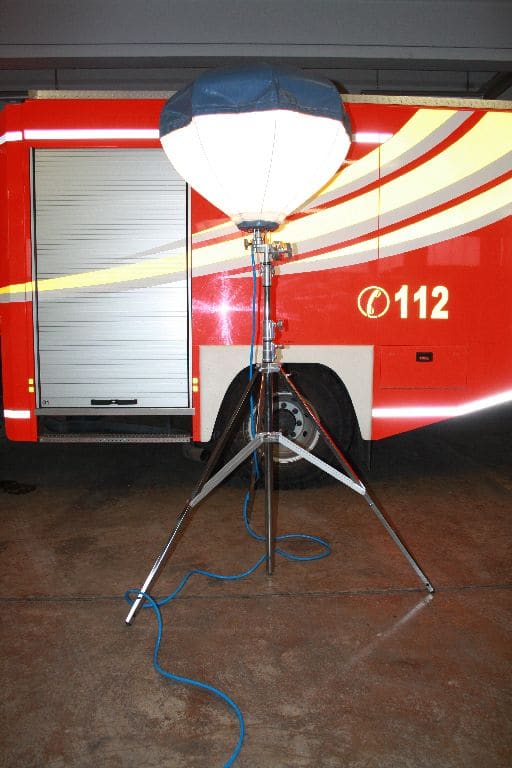

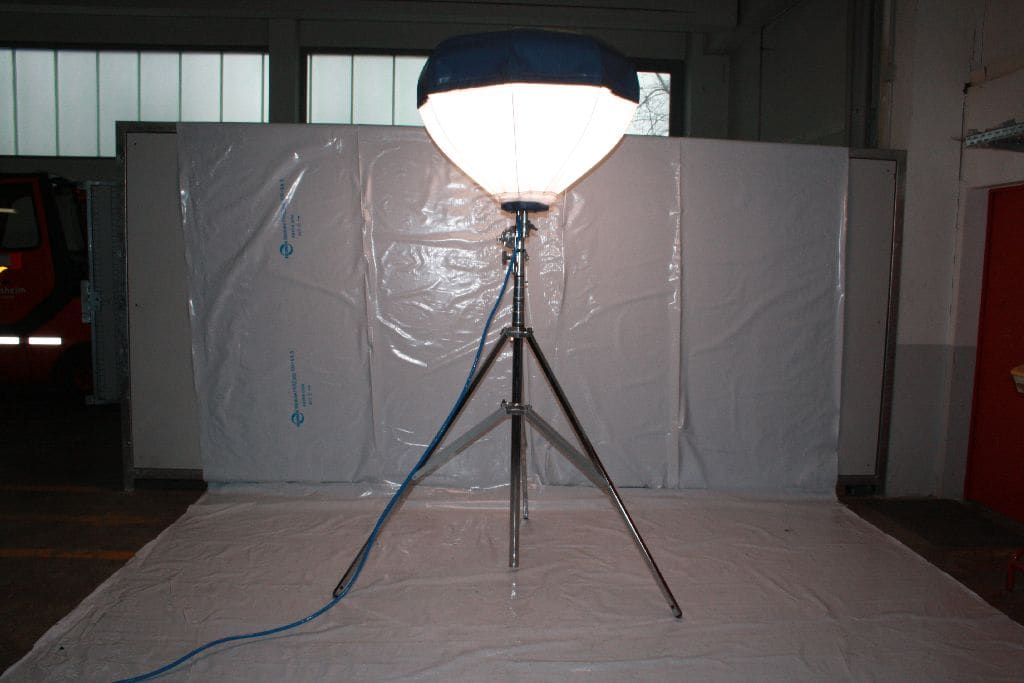

Ein Leuchtballon (Markennamen: Powermoon) ist eine Leuchte, die ein blendfreies tageslichtähnliches Licht ausstrahlt. Er wird verwendet zur Ausleuchtung von Einsatzstellen jeglicher Lage. Bei der FFW Crailsheim stehen mehrere Powermoons
zur Ausleuchtung zur Verfügung.

Beschreibung:

Der Powermoon besteht aus einem drahtverstärkten feuerfesten Gewebe und wird ähnlich wie ein Regenschirm aufgespannt. Zur Lichterzeugung dient ein Hochleistungsleuchtmittel, beispielsweise eine Metalldampf- oder Halogenlampe. Die obere Hälfte der Kugel ist im Innern verspiegelt und reflektiert das Licht nach unten. Die untere Hälfte ist durchscheinend matt. Der Durchmesser und die Stativhöhe von einigen Metern gewährleisten eine blendfreie Ausleuchtung großer Flächen. Ein großer Vorteil dieser Konstruktionsform ist der sehr rasche Aufbau und die hohe Mobilität.

Zur eigentlichen Leuchte wird ein Vorschaltgerät mit einem Gewicht von ca. 13,5kg benötigt. Verstaut wird der Powermoon in einem PVC Transportzylinder.

Technische Daten

Spannung	230V /50Hz
Strom	4,5A
Fassung	E40
Lampen	1000W HQI & 1000W HMI
Helligkeit	210.000 Lumen
Schutzart	IP 54
Kabellänge	7m + 3m
Gewicht Ballonleuchte	ca. 8kg
Höhe Stativ	5m
